Nitrojen Jeneratörü

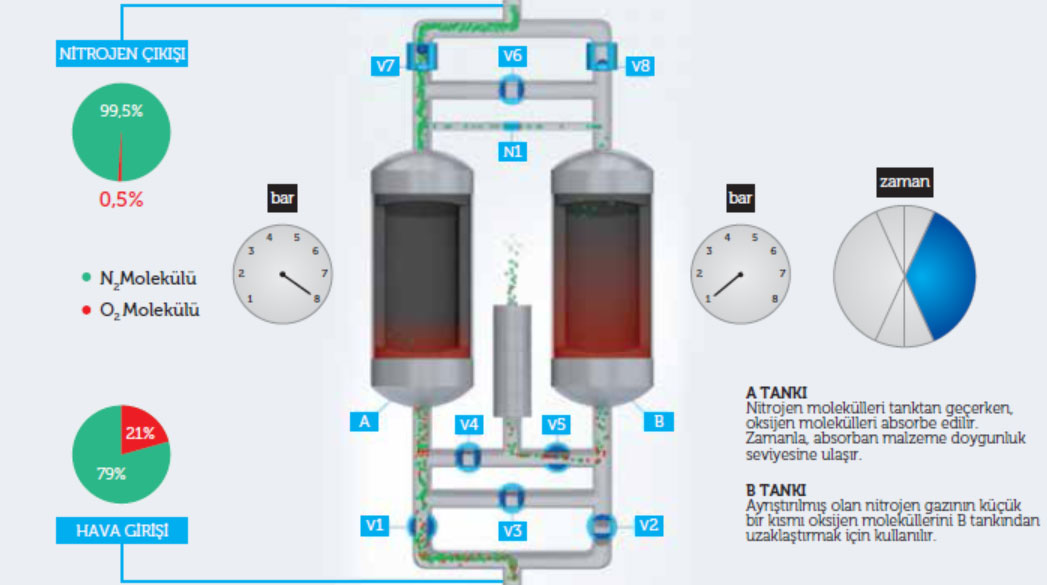

Çalışma Prensibi
Gaz jeneratörleri bir kulede gaz üretimini gerçekleştirip, diğer kulede moleküler karbon temizliğini gerçekleştirerek, kesintisiz gaz sağlamak için tasarlanmış sistemlerdir. Yıllarca sorunsuz çalışan güçlü ve güvenilir ürünlerdir.
PPNG-S serisi nitrojen jeneratörleri mükemmel valf dizaynı, ekstrüzyon kuleler ve ürüne özel geliştirilmiş CMS malzemesi ile rakiplere göre daha düşük hava faktörüne sahiptir. Düşük hava faktörü ise daha düşük kapasiteli kompresörle aynı debiyi verecek nitrojen sistemleri kurmanıza olanak sağlar.
– Giriş ve çıkış borularına kolay erişim – Tak ve çalıştır prensibi
– Esnek PSA teknolojisi – %95 ile %99,999 saflık derecesini ayarlayabilme
– Ürüne özel tasarlanmış kontrol ünitesi – Geniş haberleşme olanakları
– 13 bara kadar giriş basıncı – 12,5 bara kadar nitrojen booster’a gerek duymama
– Eşsiz kule ve valf dizaynı – Eşsiz kule ve valf tasarımı sayesinde pazarda en düşük hava faktörüne sahip ürün
– Optimum dizayn – Kompakt tasarımı sayesinde yer kaplamaz
– Kolay servis – Sarf malzemelere kolay erişim ve kolay değişim yapabilme
– Yüksek kaliteli CMS – Çalışma ömrü boyunca değişime gerek duyulmayan CMS
– Zirkonyum oksijen sensörü – 5 yıl boyunca değişim gerekmeyen uzun ömürlü sensör

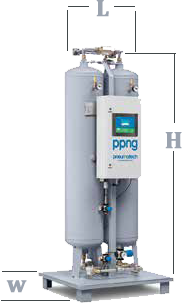

| Hava Tüketimi (m3/h) | Nitrojen Akışı (Nm3/h) | Hava Faktörü | Tip | Ölçüler(mm) | Ölçüler(inç) | Ağırlık | |||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Saflık % | 97 | 98 | 99 | 99.5 | 99.9 | 99.95 | 99.99 | 99.999 | 97 | 98 | 99 | 99.5 | 99.9 | 99.95 | 99.99 | 99.999 | 97 | 98 | 99 | 99.5 | 99.9 | 99.95 | 99.99 | 99.999 | L | W | H | L | W | H | kg | lb | |
| PPNG 6S | 37 | 33.6 | 29.9 | 27.3 | 23.9 | 16.5 | 14.2 | 11.5 | 17.4 | 14.6 | 11.3 | 9.1 | 5.9 | 4.4 | 3.1 | 1.7 | 2.12 | 2.3 | 2.65 | 2.95 | 4.05 | 3.72 | 4.63 | 6.75 | PPNG 6S | 775 | 840 | 2022 | 30.5 | 33 | 79.3 | 244 | 537 |
| PPNG 7S | 47.6 | 43.3 | 38.4 | 35.1 | 30.8 | 21.2 | 18.3 | 14.8 | 22.4 | 18.8 | 14.5 | 11.7 | 7.6 | 5.7 | 3.9 | 2.2 | 2.12 | 2.3 | 2.65 | 2.95 | 4.05 | 3.72 | 4.63 | 6.75 | PPNG 7S | 775 | 840 | 2022 | 30.5 | 33 | 79.3 | 257 | 565 |
| PPNG 9S | 58.2 | 53 | 47 | 42.9 | 37.7 | 26 | 22.3 | 18.1 | 27.4 | 23 | 17.7 | 14.3 | 9.3 | 7 | 4.8 | 2.7 | 2.12 | 2.3 | 2.65 | 2.95 | 4.05 | 3.72 | 4.63 | 6.75 | PPNG 9S | 775 | 840 | 2022 | 30.5 | 33 | 79.3 | 270 | 594 |
| PPNG 12S | 73.9 | 67.3 | 59.7 | 54.5 | 47.9 | 33 | 28.4 | 22.9 | 34.9 | 29.3 | 22.5 | 18.2 | 11.8 | 8.9 | 6.1 | 3.4 | 2.12 | 2.3 | 2.65 | 2.95 | 4.05 | 3.72 | 4.63 | 6.75 | PPNG 12S | 775 | 840 | 2022 | 30.5 | 33 | 79.3 | 306 | 673 |
| PPNG 15S | 95.1 | 86.6 | 76.8 | 70.2 | 61.6 | 42.4 | 36.5 | 29.5 | 44.9 | 37.6 | 29 | 23.4 | 15.2 | 11.4 | 7.9 | 4.4 | 2.12 | 2.3 | 2.65 | 2.95 | 4.05 | 3.72 | 4.63 | 6.75 | PPNG 15S | 775 | 840 | 2022 | 30.5 | 33 | 79.3 | 339 | 746 |
| PPNG 18S | 116.4 | 105.9 | 94 | 85.8 | 75.3 | 51.9 | 44.7 | 36.1 | 54.9 | 46 | 35.5 | 28.6 | 18.6 | 14 | 9.7 | 5.3 | 2.12 | 2.3 | 2.65 | 2.95 | 4.05 | 3.72 | 4.63 | 6.75 | PPNG 18S | 775 | 840 | 2022 | 30.5 | 33 | 79.3 | 360 | 792 |
| PPNG 22S | 142.7 | 129.9 | 115.3 | 105.2 | 92.4 | 61.3 | 55.5 | 47.4 | 67.3 | 56.5 | 43.5 | 35.1 | 22.8 | 17.1 | 12.4 | 7.1 | 2.12 | 2.3 | 2.65 | 2.95 | 4.05 | 3.58 | 4.47 | 6.65 | PPNG 22S | 1400 | 840 | 2022 | 55.1 | 33 | 79.3 | 599 | 1318 |
| PPNG 28S | 174.5 | 158.9 | 141 | 128.7 | 113 | 74.9 | 67.8 | 58 | 82.3 | 69.1 | 53.2 | 42.9 | 27.9 | 20.9 | 15.2 | 8.793 | 2.12 | 2.3 | 2.65 | 2.95 | 4.05 | 3.58 | 4.47 | 6.65 | PPNG 28S | 1400 | 840 | 2022 | 55.1 | 33 | 79.3 | 627 | 1379 |
| PPNG 30S | 190.3 | 173.2 | 153.7 | 140.3 | 123.2 | 81.7 | 73.9 | 63.2 | 89.7 | 75.3 | 58 | 46.8 | 30.4 | 22.8 | 16.5 | 9.5 | 2.12 | 2.3 | 2.65 | 2.95 | 4.05 | 3.58 | 4.47 | 6.65 | PPNG 30S | 1400 | 840 | 2022 | 55.1 | 33 | 79.3 | 663 | 1459 |
| PPNG 37S | 232.7 | 211.8 | 188 | 171.6 | 150.7 | 99.9 | 90.4 | 77.3 | 109.8 | 92.1 | 70.9 | 57.2 | 37.2 | 27.9 | 20.2 | 11.6 | 2.12 | 2.3 | 2.65 | 2.95 | 4.05 | 3.58 | 4.47 | 6.65 | PPNG 37S | 1400 | 840 | 2022 | 55.1 | 33 | 79.3 | 716 | 1575 |
| PPNG 41S | 257 | 234.1 | 226.2 | 205.6 | 182.5 | 116.7 | 103.3 | 93.4 | 121.2 | 102.7 | 87 | 70.2 | 45.6 | 32.5 | 23.1 | 14.3 | 2.12 | 2.28 | 2.6 | 2.93 | 4 | 3.59 | 4.47 | 6.55 | PPNG 41S | 1422 | 840 | 2022 | 55.1 | 33 | 79.3 | 845 | 1859 |
| PPNG 50S | 314.3 | 286.3 | 276.6 | 251.4 | 223.3 | 142.8 | 126.3 | 114.2 | 148.3 | 125.6 | 106.4 | 85.8 | 55.8 | 39.8 | 28.3 | 17.4 | 2.12 | 2.28 | 2.6 | 2.93 | 4 | 3.59 | 4.47 | 6.55 | PPNG 50S | 1422 | 840 | 2022 | 55.1 | 33 | 79.3 | 1018 | 2240 |
| PPNG 63S | 0 | 312.2 | 280.8 | 260.7 | 226.8 | 157.7 | 142.6 | 122.4 | 0 | 138.1 | 108.8 | 91.2 | 59.1 | 46.5 | 34 | 20.5 | 0 | 2.26 | 2.58 | 2.86 | 3.84 | 3.59 | 4.2 | 5.98 | PPNG 63S | 1422 | 840 | 2022 | 55.1 | 33 | 79.3 | 1191 | 2620 |
| PPNG 68S | 0 | 0 | 328.9 | 305.3 | 258.6 | 190.4 | 168.4 | 152.3 | 0 | 0 | 126.5 | 104.2 | 64.7 | 53 | 37.7 | 23.3 | 0 | 0 | 2.6 | 2.93 | 4 | 3.59 | 4.47 | 6.55 | PPNG 68S | 1400 | 970 | 2022 | 55.1 | 38.2 | 79.3 | 1191 | 2620 |
** Yukarıdaki teknik tablo %99,5 saflık 20⁰C ortam sıcaklığı, 7 barg çalışma basıncı, ISO 1875-3 class 1-4-1 basınçlı hava kalitesi referans alarak hazırlanmıştır.
| Maksimum basınçlı hava giriş sıcaklığı | 60 °C | 140 °F |
| Maksimum ortam sıcaklığı | 60 °C | 140 °F |
| Minimum basınçlı hava giriş sıcaklığı | 5 °C | 41 °F |
| Maksimum basınçlı hava giriş sıcaklığı | 5 °C | 41 °F |
| Minimum basınçlı hava giriş basıncı | 4 barg | 58 psig |
| Maksimum basınçlı hava giriş basıncı | 13 barg | 189 psig |
Nitrojen Jeneratörü
| *Referans Değerleri | Metrik | İngiliz Ölçü Birimi |
| Ortam sıcaklığı | 20 °C | 68 °F |
| Giriş sıcaklığı | 20 °C | 68 °F |
| Çalışma basıncı | 7 barg | 109 psig |
| Nitrojen çıkış saflığı | 99.5 % | 99.5 % |
| Basınçlı hava kalitesi | ISO 1875-3 class 1-4-1 |
ISO 1875-3 class 1-4-1 |
PPNG serisi nitrojen jeneratörleri çeşitli uygulama ve endüstrilerde kullanılmak üzere 99.999 %’a varan saflık oranında nitrojen üretebilecek şekilde tasarlanmıştır.
– Kolay start-up – Fişe tak ve çalıştır
– Sadece ihtiyacınız olduğunda nitrojen üretir – tek gerekli olan fabrikanızda temiz hava üreten kompresöre sahip olmanız
– Tasarruflu – Servis ve start up maliyetleri minimumda
– Kurum iç dizaynı – Mühendislik ekibimiz tarafından geliştirilmiş şık ve inovatif dizayn
– Mükemmel saflık dereceleri – Üretim gereksinimlerinize göre kolaylıkla saflığı ayarlayabilme (95 – 99.999 %)
– Purelogic™ kontrol ünitesi – ile tam haberleşme ve görüntüleme seçenekleri
– Zirkonyum oksijen sensörü – 5 yıl boyunca değişim gerekmeyen uzun ömürlü sensör
– Yüksek kaliteli CMS – Çalışma ömrü boyunca değişime gerek duyulmayan CMS
– Zirkonyum oksijen sensörü – 5 yıl boyunca değişim gerekmeyen uzun ömürlü sensör
Nitrojen Jeneratörlerinin teknik özelliklerini inceleyin. Kapasite, motor gücü ve tank hacmine göz atın.
| TİP | SAFLIK % | NİTROJEN AKIŞI | HAVA AKIŞI | TANK ÖLÇÜSÜ (Oksijen Jeneratörü) |
ÖLÇÜLER | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| mm | inç | ||||||||||||
| Nm3/h* | cfm* | Nm3/h* | cfm* | l | gl | L | W | H | L | W | H | ||
| PPNG-110 | 99.5 | 188.0 | 110.7 | 594.0 | 349.6 | 1000.0 | 3785.0 | 1765.0 | 1135.0 | 2412.0 | 69.5 | 44.7 | 95.0 |
| PPNG-150 | 99.5 | 254.0 | 149.5 | 817.0 | 480.8 | 1500.0 | 5677.5 | 1960.0 | 1188.0 | 2971.0 | 72.2 | 46.8 | 117.0 |
| PPNG-250 | 99.5 | 427.0 | 251.3 | 1428.0 | 840.5 | 2000.0 | 7570.0 | 2471.0 | 1337.0 | 3105.0 | 97.3 | 52.6 | 122.2 |
| PPNG-325 | 99.5 | 554.0 | 326.1 | 1836.0 | 1080.6 | 3000.0 | 11355.0 | 2970.0 | 1478.0 | 3285.0 | 116.9 | 58.2 | 129.3 |
| PPNG-540 | 99.5 | 916.0 | 539.1 | 2880.0 | 1695.0 | 2000.0 | 7570.0 | 2471.0 | 2640.0 | 3105.0 | 97.3 | 103.9 | 122.2 |
| PPNG-650 | 99.5 | 1119.0 | 658.6 | 3840.0 | 2260.1 | 3000.0 | 11355.0 | 2970.0 | 2918.0 | 3283.0 | 116.9 | 114.9 | 129.3 |
** Yukarıdaki teknik tablo %99,5 saflık 20⁰C ortam sıcaklığı, 7 barg çalışma basıncı, ISO 1875-3 class 1-4-1 basınçlı hava kalitesi referans alarak hazırlanmıştır.
| Maksimum basınçlı hava giriş sıcaklığı | 45 °C | 113 °F |
| Maksimum ortam sıcaklığı | 45 °C | 113 °F |
| Minimum basınçlı hava giriş sıcaklığı | 5 °C | 41 °F |
| Maksimum basınçlı hava giriş sıcaklığı | 5 °C | 41 °F |
| Minimum basınçlı hava giriş basıncı | 4 barg | 58 psig |
| Maksimum basınçlı hava giriş basıncı | 10 barg | 145 psig |
PPNG Serisi
| *Referans Değerleri | Metrik | İngiliz Ölçü Birimi |
| Ortam sıcaklıgı | 20 °C | 68 °F |
| Giris sıcaklıgı | 20 °C | 68 °F |
| Çalısma basıncı | 7.5barg | 109 psig |
| Nitrojen çıkıs saflıgı | 99.5 % | 99.5 % |
| Basınçlı hava kalitesi | ISO 1875-3 class 1-4-1 |
ISO 1875-3 class 1-4-1 |
